ECO-GYM RAMP
ECO-WELLNESS
Gummiböden und Zubehör für Sporthallen, Fitnessstudios und Sportanlagen.
Verbindungsstück für Bodenbeläge
Schrägprofil als Übergang für Turnhallenböden
ECO-GYM RAMP ist das geneigte Profil aus Recyclinggummi, das den Höhenunterschied zwischen den Platten und dem vorhandenen Boden ausgleicht. Es ist in drei verschiedenen Ausführungen erhältlich, die auf die jeweiligen Bodenbeläge abgestimmt sind: ECO-GYM, ECO-GYM TOP und ECO-GYM LAMINATED.
Abgestimmte Versionen
3 spezielle Ausführungen
Höhen
20 / 30 mm
Anpassungsfähigkeit
Kann auf Maß zugeschnitten werden
Was ist das?
Ein schräges Profil, das am Rand von Plattenbelägen angebracht wird, um einen stufenlosen Übergang zum bestehenden Bodenbelag zu schaffen.
Wozu dient es?
Er verringert den Höhenunterschied am Rand oder an den Zugängen zum gummierten Belag.
Wie trifft man eine Auswahl?
Die Ausführung muss auf den verlegten Bodenbelag abgestimmt sein: ECO-GYM, ECO-GYM TOP oder ECO-GYM LAMINATED.
1000 mm
Profillänge.
200 mm
Entwicklung des Verbindungsstücks.
10 mm
Dokumentierte Endabmessung.
3 Kombinationen
: ECO-GYM, TOP und LAMINATED.
Kanten und Zugänge
Anschluss an die gummierte Oberfläche.
01 / Produkt
Ein auf den Bodenbelag abgestimmtes Verbindungsstück
ECO-GYM RAMP vervollständigt das Bodenbelagssystem an den Stellen, an denen die Dicke der Platten einen Höhenunterschied zur umgebenden Fläche verursacht. Das abgeschrägte Profil sorgt für einen fließenden Übergang zwischen den beiden Höhen und gewährleistet die ästhetische Kontinuität mit dem verwendeten Bodenbelag.

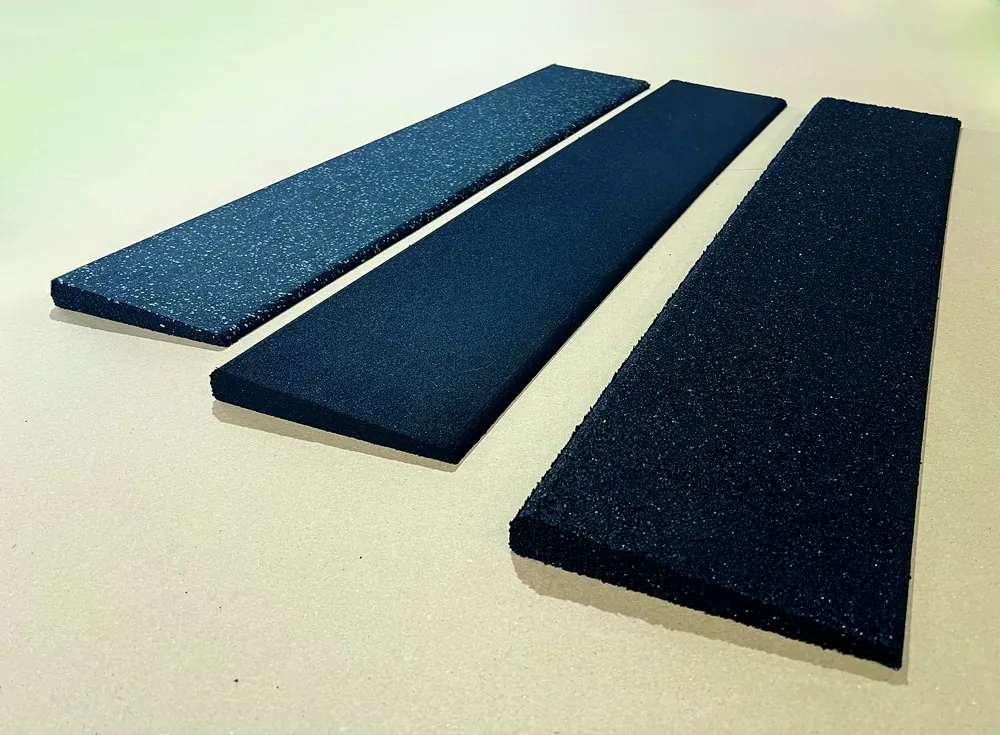

Wir stellen drei spezifische Varianten her, die sich durch ihre Oberflächenstruktur unterscheiden:
ECO-GYM-Rampe
Mittlere Körnung
Ausführung, die auf die ECO-GYM-Gewichtsscheiben abgestimmt ist.
ECO-GYM RAMP TOP
Polverino
Ausführung, die auf die ECO-GYM TOP-Gewichtsscheiben abgestimmt ist.
ECO-GYM RAMP LAMINIERT
Zweischichtig
Konstruktion aus mittelgroßem Granulat mit einer EPDM-Pulverbeschichtung, abgestimmt auf die ECO-GYM LAMINATED-Platten.
02 / Galerie
Profile und Details der Verbindungsstück

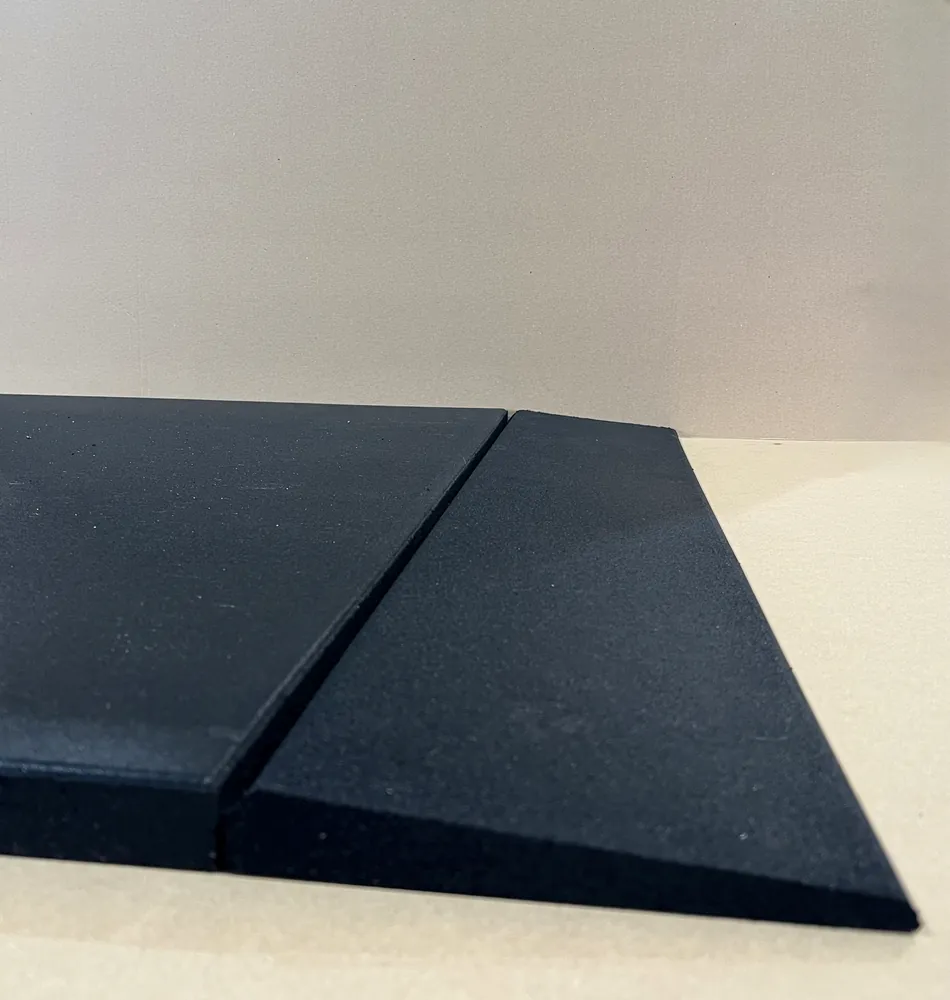

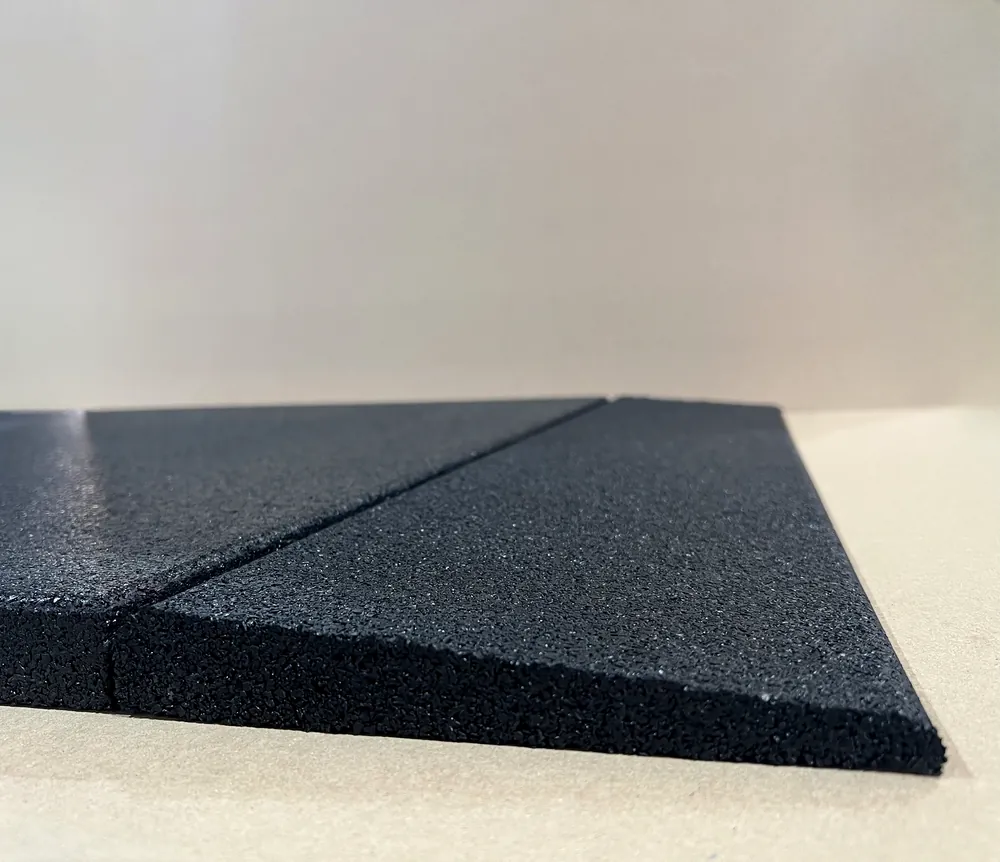

Die Detailansicht zeigt, wie das schräge Profil an die Platte angrenzt und sich bis zum bestehenden Bodenbelag fortsetzt.
Detailansicht der Verbindung zwischen Platte und Schrägprofil
03 / Anwendungen
Wo kann man ECO-GYM RAMP einsetzen?
ECO-GYM RAMP ist für die Ränder und Zugänge kompatibler ECO-GYM-Bodenbeläge vorgesehen, wenn die Dicke der Platte an die Höhe der umgebenden Fläche angepasst werden muss.
Randstreifen
Vervollständigen Sie den Randbereich des Bodenbelags an den Stellen, an denen die Platten auf einer tiefer liegenden Fläche enden.
Zugänge und Durchgänge
Damit lässt sich der Übergang zwischen dem Gummibodenbelag und dem vorhandenen Bodenbelag gestalten.
Winkel und Geometrie des Umfangs
Das Profil kann zugeschnitten und geformt werden, um es an die Gegebenheiten des Bereichs anzupassen.
04 / Produktdaten
Abmessungen des Profils
Die beiden verfügbaren Höhen weisen dieselbe Länge und denselben Verlauf des Übergangs auf; lediglich die Höhe an der Plattenseite unterscheidet sich.
| Länge | Entwicklung der Verbindungsstelle | 20-mm-Ausführung | 30-mm-Ausführung |
|---|---|---|---|
| 1000 mm | 200 mm | von 20 bis 10 mm | von 30 bis 10 mm |
05 / Oberflächenausführungen
Auf den Bodenbelag abgestimmte Oberflächen
Die drei im Produktbereich vorgestellten Varianten greifen die Oberflächenbeschaffenheit der jeweiligen Bodenbeläge auf, um eine optische Kontinuität zwischen Platte und Anschlussstück zu gewährleisten.
06 / Verlegung
Zuschneiden und Anpassen des Verbindungsstücks
ECO-GYM RAMP lässt sich mit einem Cutter auf Maß zuschneiden und in Form bringen – eine nützliche Eigenschaft, um das Profil an den Umfang des Bodenbelags anzupassen und Ecken zu gestalten.
Verlegehinweise
Anpassung und Befestigung
Das Profil kann je nach dem anzuschließenden Umfang mit einem Cuttermesser zugeschnitten und in Form gebracht werden. Bereiten Sie für die Befestigung eine saubere und ebene Oberfläche vor und verwenden Sie einen geeigneten Polyurethankleber.
07 / FAQ
FAQ ECO-GYM RAMP
Schnelle Antworten zur Auswahl des Profils und zur Überprüfung der Kompatibilität mit dem verlegten Bodenbelag.
Wozu dient ECO-GYM RAMP?
Er dient dazu, den durch die Bodenplatten entstandenen Höhenunterschied zum vorhandenen Boden auszugleichen und den Rand der gummierten Oberfläche abzuschließen.
Mit welchen Bodenbelägen ist es kompatibel?
Es sind drei Versionen dokumentiert: ECO-GYM RAMP für ECO-GYM, ECO-GYM RAMP TOP für ECO-GYM TOP und ECO-GYM RAMP LAMINATED für ECO-GYM LAMINATED.
In welchen Größen ist das Produkt erhältlich?
Die Profile sind 1000 mm lang und haben eine Breite von 200 mm. Sie sind in Ausführungen mit einer Plattenseitenhöhe von 20 oder 30 mm erhältlich.
Reicht das Profil an der Außenseite bis auf Null?
Nein. Die Maßzeichnung gibt sowohl für die 20-mm- als auch für die 30-mm-Ausführung ein Endmaß von 10 mm an.
Kann ECO-GYM RAMP zugeschnitten werden?
Ja. Es lässt sich mit einem Cutter auf Maß zuschneiden und formen, auch um es an Ecken anzupassen.
Welche ECO-GYM RAMP-Version soll ich wählen?
Die Ausführung ist entsprechend dem verlegten Bodenbelag auszuwählen: ECO-GYM RAMP mit mittlerer Körnung für ECO-GYM, ECO-GYM RAMP TOP in Pulverform für ECO-GYM TOP und ECO-GYM RAMP LAMINATED zweischichtig für ECO-GYM LAMINATED.
Technischer Support
Beantragen Sie eine Kompatibilitätsprüfung für ECO-GYM RAMP
Geben Sie uns bitte das Modell des Bodenbelags, die Dicke der Platten, die Anzahl der zu verlegenden Laufmeter und die Form des Umfangs an. Wir helfen Ihnen dabei, die am besten geeignete Variante zu finden und stellen Ihnen die für die Verlegung erforderlichen Informationen zur Verfügung.
