Equipamiento de juego cilíndrico de caucho reciclado para parques y zonas de juego
ECO-DRUM es un equipo de juego exterior con forma de cilindro, fabricado con granulado de caucho SBR procedente principalmente de neumáticos fuera de uso (NFU). Su estructura drenante facilita que se seque rápido, mientras que el sistema interno de anclaje de acero galvanizado garantiza la estabilidad del elemento. Está disponible en tres alturas y está pensado para parques infantiles, zonas de ocio y entornos urbanos.
Configuraciones
3 alturas
, 300, 400 y 500 mm
Anclaje
Ø 50 mm
Poste de acero galvanizado
Granulado de caucho SBR a partir de neumáticos fuera de uso
. Gránulos obtenidos principalmente a partir de neumáticos fuera de uso.
Ø 250 mm
Diámetro del cuerpo cilíndrico.
300–500 mm
. Hay tres alturas disponibles.
5 colores
: negro, rojo, verde, azul claro y gris.
EN 1176 / EN 71-3
. Conformidad declarada en la documentación técnica.
01 / Producto
Tres alturas para diseñar la zona de juego
ECO-DRUM combina una geometría sencilla con una estructura resistente, pensada para su instalación permanente al aire libre. El cuerpo cilíndrico está fabricado con granulados de caucho SBR mezclados con resina de poliuretano y pasta colorante; en su interior hay un sistema de anclaje de acero galvanizado.
Las tres alturas disponibles —300, 400 y 500 mm— te permiten elegir la configuración que mejor se adapte al diseño de la zona de juegos, manteniendo el diámetro de 250 mm. El material tiene una estructura drenante y facilita el secado tras la exposición al agua.
Configuraciones
Diámetro constante, tres alturas
El diámetro del cuerpo es de Ø 250 mm en todas las versiones. Las alturas disponibles son 300, 400 y 500 mm, con un poste de anclaje de Ø 50 mm de acero galvanizado.
02 / Galería
Forma, superficie y configuraciones de ECO-DRUM
La galería muestra el producto de cerca, las diferentes alturas disponibles y algunos ejemplos de instalación en zonas de juego. Las fotos con colores diferentes son ejemplos de aplicación: los colores estándar son el negro, el rojo, el verde, el azul claro y el gris.

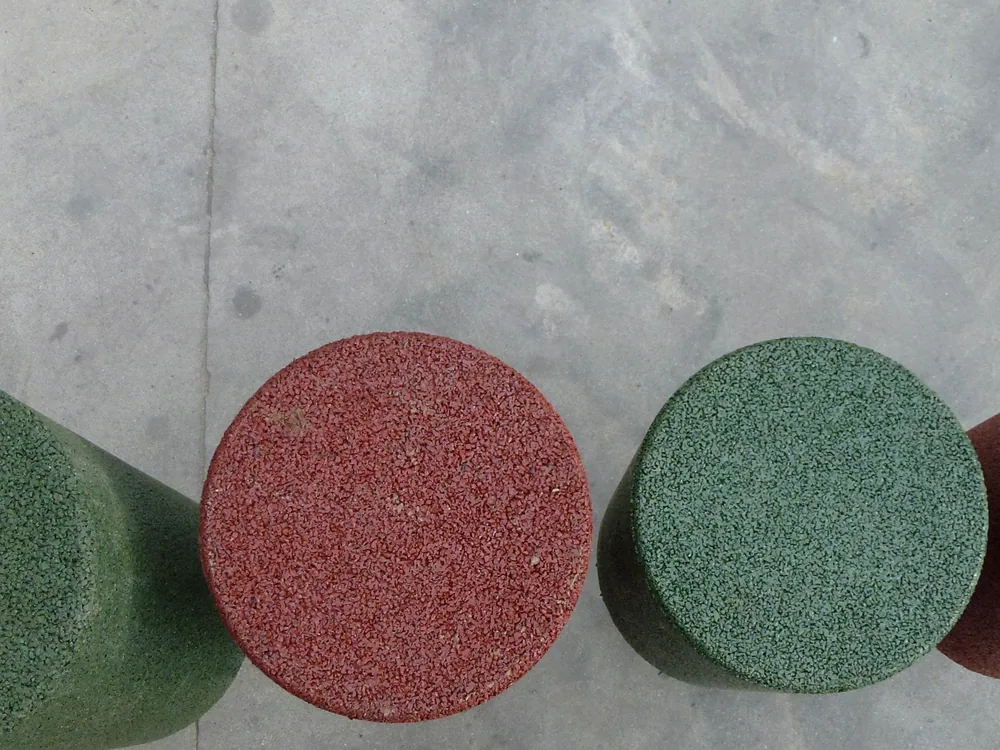

Detalle de la superficie granulada

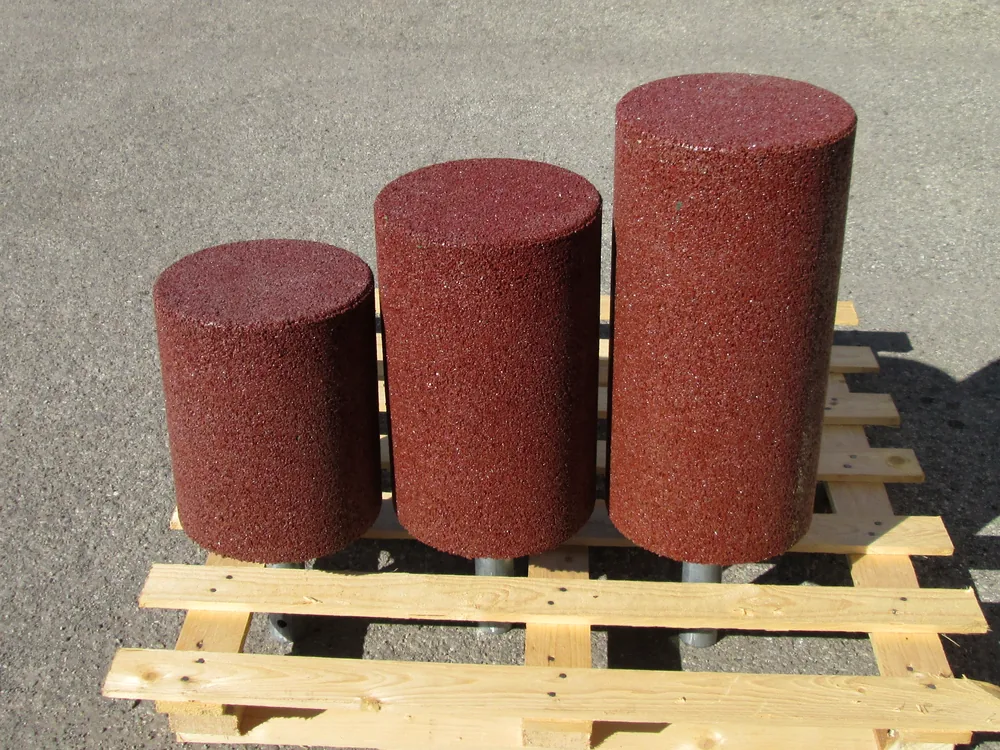

Tres alturas disponibles

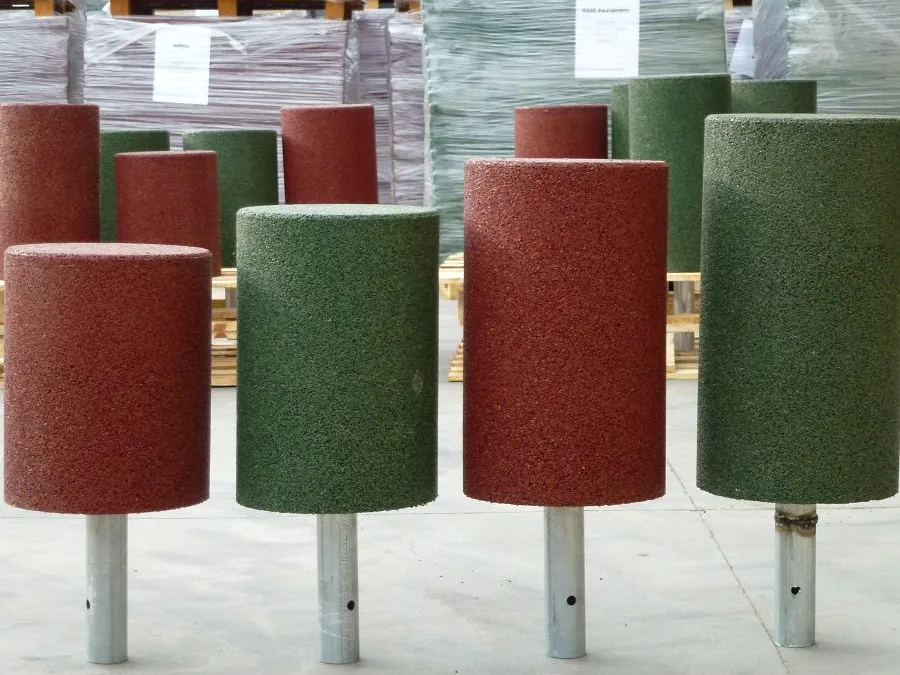

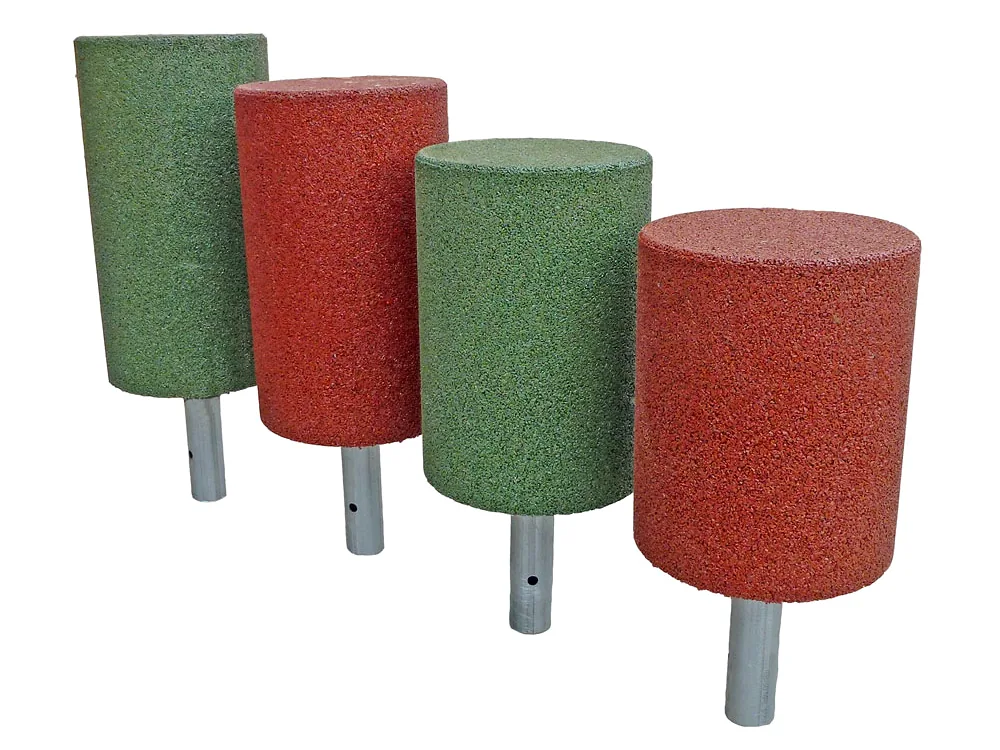

Elementos y postes de anclaje

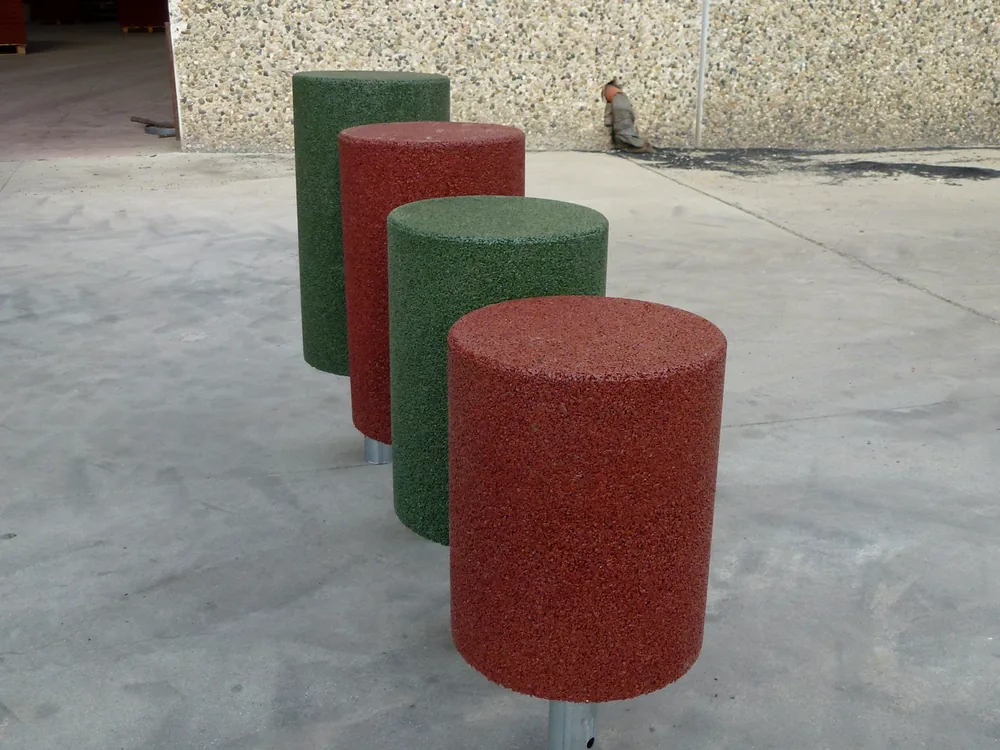

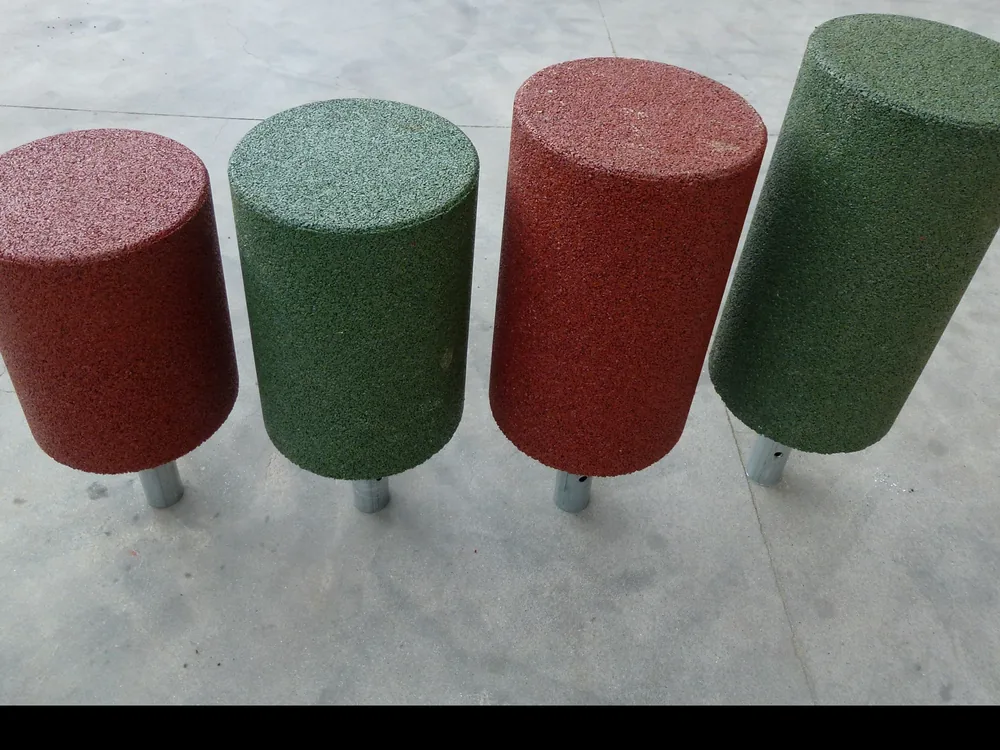

Diferentes alturas y acabados

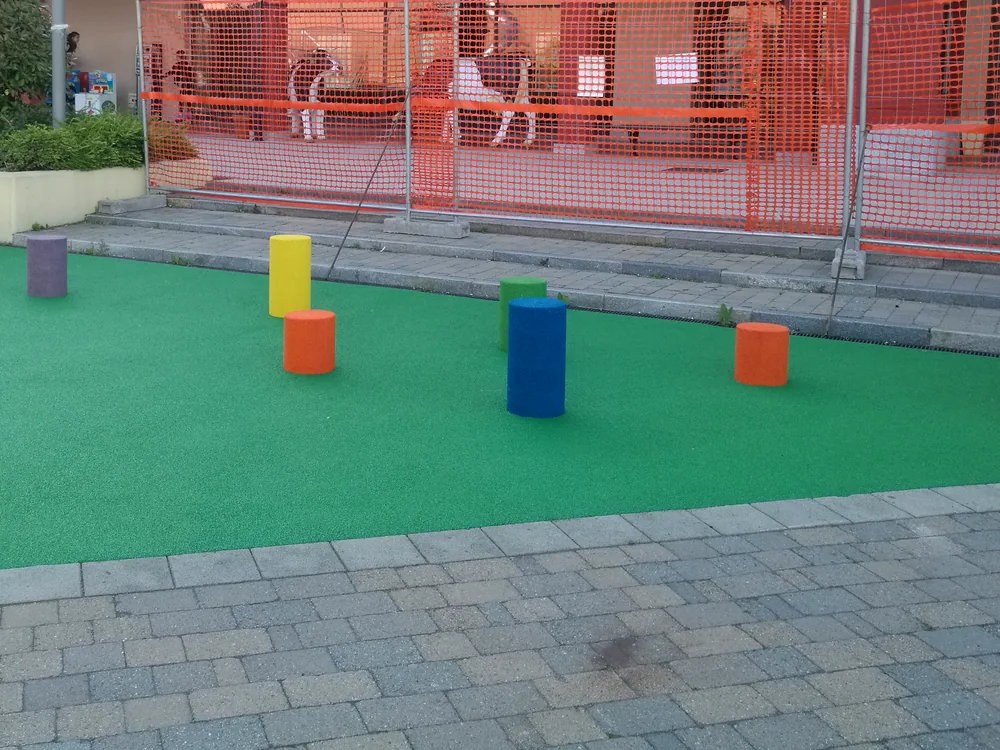

ECO-DRUM instalados en la zona de juegos

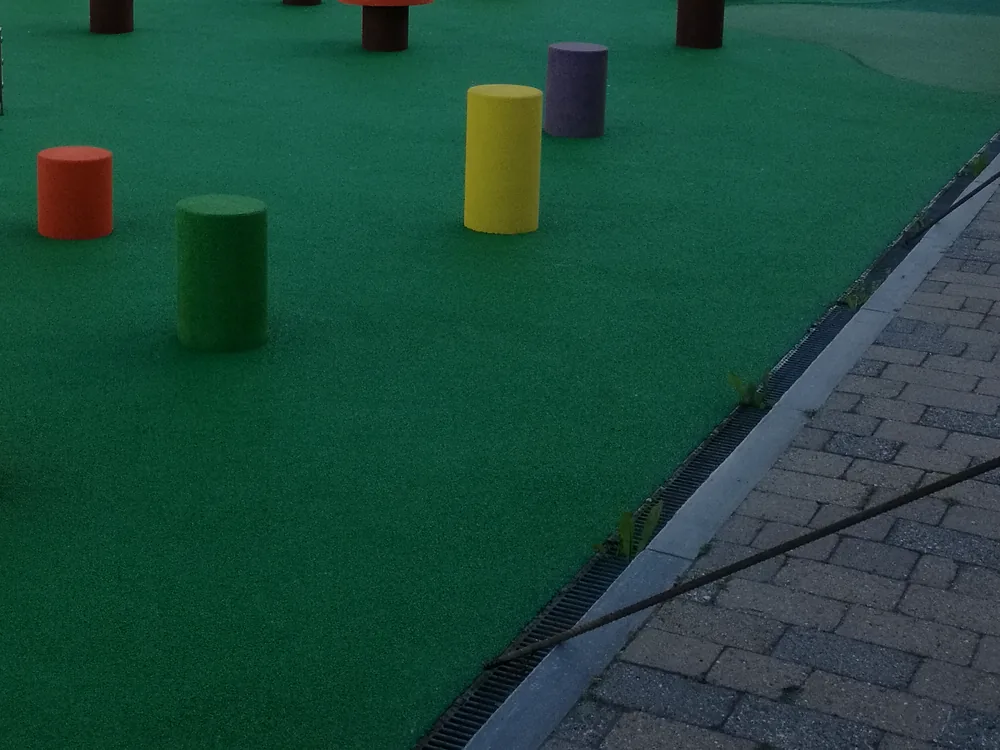

Disposición en un espacio de juegos
03 / Aplicaciones
Dónde usar ECO-DRUM
ECO-DRUM está diseñado como equipamiento de parque infantil para instalaciones al aire libre. Se puede instalar en parques infantiles públicos, zonas de juego, espacios recreativos y entornos urbanos, eligiendo la altura del elemento en función de la configuración prevista.
Su forma cilíndrica y la variedad de alturas disponibles te permiten integrar más elementos en el diseño de la zona de juegos, mientras que el material drenante es apto para su uso al aire libre.
Parques infantiles públicos
Elemento de juego para proyectos destinados a zonas de juego al aire libre.
Zonas de juegos
Hay tres alturas disponibles para configurar la distribución del espacio.
Espacios de ocio
Estructura de drenaje diseñada para instalaciones en exteriores.
Entornos urbanos
Equipamiento cilíndrico que se puede integrar en proyectos de espacios lúdicos y recreativos.
04 / Especificaciones técnicas
Tamaños y configuraciones disponibles
Las tres versiones tienen el mismo diámetro (Ø 250 mm) y se diferencian en la altura, el peso y la altura de caída que se indican en la documentación técnica.
| Versión | Diámetro | Altura | Peso | Altura de caída |
|---|---|---|---|---|
| ECO-DRUM 300 | Ø 250 mm | 300 mm | 13,6 kg | 0,3 m |
| ECO-DRUM 400 | Ø 250 mm | 400 mm | 16 kg | 0,4 m |
| ECO-DRUM 500 | Ø 250 mm | 500 mm | 22,5 kg | 0,5 m |
Anclaje
Ø 50 mm
Poste de acero galvanizado incluido en todas las versiones.
Material
Caucho SBR
Gránulos obtenidos principalmente a partir de neumáticos fuera de uso (NFU).
05 / Colores y composición
Cinco colores estándar
ECO-DRUM está disponible en los colores estándar negro, rojo, verde, azul claro y gris.
El cuerpo del producto está fabricado con granulado de caucho SBR obtenido principalmente a partir de neumáticos fuera de uso (NFU), con la posible presencia de pequeñas proporciones de caucho reciclado de otro origen, aglutinados mediante resina de poliuretano y pasta colorante.
Negro
Rojo
Verde
Azul
Gris
06 / Instalación
Anclaje en el sustrato
La instalación estándar consiste en construir un zócalo de hormigón estable y nivelado en el que se coloca el poste de anclaje de acero galvanizado de Ø 50 mm. El producto debe instalarse a la altura correcta con respecto al suelo o al terreno acabado.
Cuando no se pueda instalar el zócalo, hay disponible, bajo pedido, una placa de acero para fijarla con tacos a una solera de hormigón. Las instrucciones completas de instalación, incluidas las formas de reforzar el anclaje y las distancias de seguridad, se pueden consultar en la ficha técnica.
Plinto
Hormigón
Soporte estable y nivelado para la sujeción mecánica del anclaje.
Palo
Ø 50 mm
Colocación del poste de acero galvanizado en el lecho de hormigón.
Alternativa
Plancha bajo pedido
Fijación con tacos a la solera de hormigón cuando no se puede instalar el zócalo.
07 / Seguridad y cumplimiento normativo
Diseñado para usarse en zonas de juego
ECO-DRUM cumple con la norma EN 1176 sobre seguridad de los equipos en zonas de juego y con la norma EN 71-3 relativa a la migración de ciertos elementos. La ficha técnica especifica la norma EN 71-3, edición de 2019 + A1:2021, e indica que las pruebas las ha realizado un organismo independiente.
Para las versiones de 300, 400 y 500 mm, la ficha técnica indica alturas de caída de 0,3, 0,4 y 0,5 m, respectivamente. Las condiciones de instalación, los espacios de uso y las zonas de caída deben definirse siguiendo las indicaciones técnicas y la normativa aplicable.
EN 1176
Declaración de conformidad en materia de seguridad en las zonas de juego.
EN 71-3
Edición indicada: EN 71-3:2019 + A1:2021.
Alturas de caída
0,3 m / 0,4 m / 0,5 m, según la versión.
08 / Documentación
Datos técnicos para el diseño y la instalación
La ficha técnica de ECO-DRUM incluye toda la información sobre la composición, las dimensiones, el peso, la instalación, la resistencia química, la conformidad, el almacenamiento y la gestión del producto al final de su vida útil.
Dimensiones y pesos
. Datos de las tres versiones con la tolerancia indicada.
Instalación de
: preparación del zócalo, fijación, altura de instalación y opción con placa.
Cumplimiento de la norma «
». Referencias a las normas EN 1176 y EN 71-3 que aparecen en la documentación técnica.
09 / Preguntas frecuentes
Preguntas frecuentes sobre ECO-DRUM
Respuestas rápidas para diseñadores, instaladores, distribuidores y gestores de parques infantiles.
¿En qué tamaños está disponible el ECO-DRUM?
ECO-DRUM tiene un diámetro de Ø 250 mm y está disponible en alturas de 300, 400 y 500 mm, con pesos de 13,6, 16 y 22,5 kg, respectivamente.
¿En qué colores está disponible?
Los colores estándar que aparecen en la documentación son el negro, el rojo, el verde, el azul claro y el gris.
¿Cómo se fija el ECO-DRUM?
La instalación estándar consiste en introducir el poste de anclaje de Ø 50 mm en un zócalo de hormigón. Si lo pides, también hay una placa de acero para fijarlo con tacos a una solera de hormigón.
¿Es obligatorio poner un suelo amortiguador para parque infantil debajo del ECO-DRUM?
La ficha técnica indica que, para alturas de caída de 0,3, 0,4 y 0,5 m, la norma EN 1176-1 no exige un suelo amortiguador para parque infantil; no obstante, recomienda su uso para aumentar el nivel de seguridad. Hay que respetar las distancias de seguridad, las zonas de caída y los espacios de uso previstos.
¿Qué normas cumple ECO-DRUM?
La documentación certifica el cumplimiento de las normas EN 1176 y EN 71-3; en cuanto a esta última, la ficha técnica indica EN 71-3:2019 + A1:2021.
